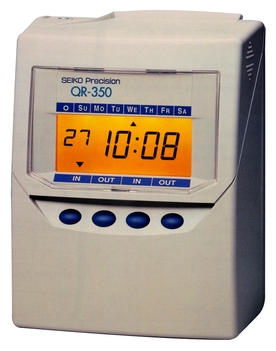

Seiko QR-350

Accès à l'espace sécurisé



NOTICES ET LOGICIELS




entrer sur l'espace

ELECTRONIQUE

QR-350


MANUEL D’UTILISATION

B.P 423
LES HERBIERS CEDEX
Tél02.51.64.81.15
Fax02.51.71.60.37
INTRODUCTION

Merci de votre choix pour cette appareil de pointage. Pour votre sécurité et un fonctionnement correct, veuillez lire attentivement ce manuel avant toute utilisation et conserver le précieusement

Cet appareil est conforme aux directives sur les basses tensions
N° 73/23/EEC et EMC 89/336/EEC


1 – Les détails de ce manuel peuvent être modifiés sans aucune notification préalable

2 – Ce manuel d’utilisation a été préparé avec la plus grande attention pour couvrir tous les aspects de l’utilisation de cette pointeuse.
Toutefois si vous trouvez que des explications sont inadéquates ou pas assez claires, n’hésitez pas à nous contacter.

3 – Assurez vous d’utiliser cette pointeuse après avoir pleinement pris connaissance des caractéristiques et des limites d’utilisation.

4 – Aucune partie de ce document ne peut être reproduite sous quelque forme que ce soit

Remplacez les batteries uniquement par des modèles TOSHIBA
Pièce détachées réf CR 2450 TVB
Placez la pointeuse à un endroit près de la prise de courant qui l’alimente, il sera ainsi plus facile de la débrancher en cas de problème


TABLE DES MATIERES

1 – PRECAUTIONS         4
2 – CARACTERISTIQUES        6
3 – AVANT UTILISATION DE L’APPAREIL     7
Accessoires         7
Caractéristiques        7
Installation du ruban        8
Fixation de l’appareil      10
Conditions d’utilisation     10
4 – UTILISATION QUOTIDIENNE    11
5 – PROGRAMMATION      12
Préparation à la programmation    12
Réglage de la période de paie     13
Mensuelle      13
Hebdomadaire      14
Bi-hebdomadaire     15
Mise à l’heure       16
Mise à la date       17
Heure de changement de jour     18
Style d’impression      19
Sélection de la langue d’impression    20
Format des pointagesen minute ou 1/100 ième d’heure 21
Format 12 ou 24 heure     22
Réglage du type de changement d’heure été/hiver  23
Date du changement d’heure été    24
Date du changement d’heure hiver    25
Suppression des réglages de changement d’heure été/hiver 25
Mise en place du programme (chgt de colonne…)  26
Réinitialisation complète de la pointeuse   32
6 – INSTALLATION DES BATTERIES Ni-Cd (option)  33
7 – PROBLEMES DE FONCTIONNEMENT   34
Les messages d’erreur     34
Autres pannes       34
8 – CARACTERISTIQUES      35
1 – PRECAUTIONS

Ce manuel a pour but de vous permettre d’utiliser cet appareil de façon durable et en toute sécurité.
Aussi soyez vigilant quant aux respects des instructions afin d’éviter tout danger pour vous ou pour les autres.

Les signes

Différents avertissements et alertes sont dispensés tout au long de ce manuel par l’intermédiaire de signes.
Mémorisez bien chacun des signes listés ci-après ainsi que leur signification, pour votre sécurité et pour un fonctionnement correct de l’appareil.*





Entretien périodique

Pour le nettoyage de votre pointeuse, n’oubliez pas de couper son alimentation et utilisez un chiffon sec afin d’éliminer la poussière et autres formes de salissures.
2 CARATERISTIQUES

La programmation des tables horaires permet les fonctions suivantes

Le positionnement automatique des colonnes pour l’impression, en fonction de l’heure de la journée (de 1 à 4 colonnes),permettant d’éviter les éventuelles erreurs de pointage ou sur-impression.

Un marquage spécial peut être ajouté au pointage (*), cette fonction est utilisée pour indiquer un pointage ayant lieu en dehors des plages horaires de l’entreprise (retard, départ avant l’heure…).

Les cartes de pointage qui vous sont fournies permettent la détection du recto et du verso afin d’éviter toute erreur de pointage lors du changement de quinzaine.

Si votre date de clôture des payes ne coïncide pas avec la date de fin de mois, il est possible de programmer la pointeuse afin de lui indiquer cette date.

L’heure de changement de jour est programmable afin de permettre l’impression d’un pointage de sortie au-delà de minuit sur la même ligne que le pointage d’entrée correspondant.

L’affichage de l’heure sur la pointeuse est assuré par un afficheur LCD de grande taille pour une parfaite lisibilité.

Programmation facile pour un grand confort d’utilisation.

En cas de coupure secteur (même prolongée), une batterie lithium assure la conservation de l’heure, de la date ainsi que du programme afin d’éviter toute intervention de l’utilisateur lors du retour du 230 Vca
3 AVANT UTILISATION DE LA POINTEUSE

Les accessoires


Caractéristiques


L’AFFICHEUR


Installation de la cassette ruban

Assurez vous que votre pointeuse est sous tension avant la réalisation de cette opération.


Soulever la partie supérieure du  2 Tourner le bouton de la cassette

capot en le maintenant de chaque coté  ruban la direction indiquée afin de le tendre


Placer la cassette ruban comme indiqué sur la figure.
Enfoncer la jusqu’à ce que vous entendiez un «» indiquant qu’elle est bien maintenue par les fermoirs.
Si cette opération s’avère difficile, essayer tout en tournant le bouton de la cassette.



Précautions pour l’installation d’un nouveau ruban

Prenez les précautions suivantes lors du remplacement de la cassette ruban.

Installez la cassette ruban de manière à ce que celui-ci se trouve entre la tête d’imprimante et la protection (figure de gauche). L’impression ne se fera pas correctement si le ruban se trouve derrière la protection de tête (figure de droite).



Tourner le bouton de la cassette 6 Replacer le couvercle
dans le sens indiqué afin de la tendre de la pointeuse jusqu’à ce qu’il s’enclenche correctement

Fixation murale

Cet appareil peut être fixé au mur en utilisant le kit de fixation fourni. Pour la fixation, respecter les étapes suivantes


installer les deux vis (fournies) avec un écartement de 10 Cm en laissant un écartement de 3 mm entre la tête de vis et le mur.

Les vis fournies sont destinées à un montage sur paroie en bois ou matériaux similaires, ne les utilisez pas pour un autre type de support car la pointeuse pourrait tomber (préférez des vis plus longues).


2 finalisez la pose  avec les équerres fournies, comme indiqué sur la figure ci-contre.



Environnement requis

Pour l’emplacement de votre pointeuse, éviter les emplacements aux caractéristiques suivantes
Humide et poussiéreux
Exposition à la lumière solaire directe
Sujet à des vibrations fréquentes et/ou continues
Soumis à une température en dehors de la plage suivante-5°C à +45°C
Soumis à des produits chimiques ou ozone
4 UTILISATION QUOTIDIENNE

Une fois que votre pointeuse est sous tension, l’appareil est prêt à fonctionner immédiatement. Les paramètres de base tels que l’heure et la date sont déjà enregistrés.

Consulter la partie 3 «UTILISATION DE LA POINTEUSE»

L’utilisation de la pointeuse est des plus simple, il suffit d’y introduire la carte de pointage qui est automatiquement avalée, imprimée et rejetée.

N’introduisez jamais d’objet métallique dans la fente, y compris des trombones. Ne forcez jamais la carte de pointage lors de son introduction ou éjection, cela causerait des disfonctionnements sur l’appareil.

Si certains des paramètres nécessitaient un changement, consulter la partie 5 – PROGRAMMATION.

Cet appareil est conçu pour imprimer dans la première colonne lorsqu’aucun programme n’est établi.
Normalement il est nécessaire d’établir une programmation afin de permettre à la pointeuse de changer automatiquement de colonne en fonction de l’heure de la journée.
Toutefois pour un changement temporaire de la colonne d’impression, une intervention manuelle reste toujours possible.
Pour cela il suffit d’appuyer sur le bouton de la colonne ou l’on désire réaliser l’impression du pointage.


5 PROGRAMMATION

Préparation à la programmation

Pour enregistrer vos paramètres
  Assurez-vous que la pointeuse est sous tension avant de commencer l’enregistrement de vos paramètres.


– Déverrouillez le capot  2 – Soulevez la partie supérieure du capot en le maintenant de chaque coté

– Réalisez votre paramétrage en utilisant  4 – Une fois le paramétrage
les boutons de contrôle située devant l’afficheur terminé, refermer le capot de
Reportez vous aux pages suivantes pour les détails  l’appareil, en prenant soin de
de chaque type de paramètre   bien l’enclencher



– Reverrouillez le capot

REGLAGE DE LA PERIODE DE PAYE

La date de fin de période est programmée par défaut en usine sur la date de fin de mois (31)

PERIODE MENSUELLE



– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le premier thème en partant de la gauche, PAY PERIOD
Dans le cas d’une période mensuelle, pressez le bouton SET. A ce moment là, le clignotement de l’afficheur passera sur la date de clôture

– Pressez le bouton CHANGE jusqu’à la date de clôture désirée.
Par exemple, si la date de clôture est le 20


– Pressez le bouton SET pour valider le paramétrage, le clignotement de l’afficheur va alors disparaître


Le paramétrage de votre période mensuelle est alors complet
PERIODE HEBDOMADAIRE


– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le premier thème en partant de la gauche, PAY PERIOD
Dans le cas d’une période de paie hebdomadaire, presser le bouton CHANGE pour passer la valeur du chiffre de gauche à 2, puis presser le bouton SET.
Le clignotement de l’afficheur se déplace alors sur le chiffre de droite.



– Ensuite, la ligne de pointage du jour en cours peut être réglée sur la fiche hebdomadaire de la façon illustrée par l’exemple suivant
Exempleimaginons que nous soyons aujourd’hui le Mardi 9 Janvier 2001 et que le jour de clôture soit le dimanche.
Comme illustré sur la figure de gauche, les pointages de la journée en cours, doivent être imprimés sur la seconde ligne
Presser alors le bouton CHANGE pour régler le chiffre de droite sur l’afficheur à la valeur «».


– Presser le bouton SET pour valider le paramétrage.
L’afficheur va alors passer d’un mode clignotant à fixe
Le paramétrage est alors complet.

BI-HEBDOMADAIRE


– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le premier thème en partant de la gauche, PAY PERIOD
Dans le cas d’une période de paie hebdomadaire, presser le bouton CHANGE pour passer la valeur du chiffre de gauche à «», puis presser le bouton SET.
Le clignotement de l’afficheur se déplace alors sur le chiffre de droite.


– Ensuite, la ligne de pointage du jour en cours peut être réglée sur la fiche hebdomadaire de la façon illustrée par l’exemple suivant
Exempleimaginons que nous soyons aujourd’hui le Mardi 9 Janvier 2001 et que le jour de clôture soit le dimanche 14 Janvier.
Aujourd’hui correspond donc au second mardi de cette période
Comme illustré sur la figure de gauche, les pointages de la journée en cours, doivent être imprimés sur la neuvième ligne
Presser alors le bouton CHANGE pour régler le chiffre de droite sur l’afficheur à la valeur «».

– Presser le bouton SET pour valider le paramétrage.
L’afficheur va alors passer d’un mode clignotant à fixe
Le paramétrage est alors complet.



MISE A L’HEURE DE L’APPAREIL

Pour changer l’heure de votre pointeuse
Exemplepour changer de 10à 10


– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le second thème en partant de la gauche TIME
Le chiffre clignotant peut être changé


– Dans notre exemple, presser le bouton SET puisque les heures n’ont pas besoin d’être changées.
A ce moment le chiffre 10 des heures est validé et le clignotement de l’afficheur passe du chiffre des heures à celui des minutes.

– Réglage des minutes (dans notre exemple de 8 à 9)
Presser le bouton CHANGE pour régler les minutes à 09 puis presser le bouton SET pour valider
A ce moment le clignotement de l’afficheur passe sur les secondes

–  Réglage des secondes (dans notre exemple de 45 à 15)
Presser le bouton CHANGE pour régler les secondes à 15 puis presser le bouton SET pour valider
A ce moment l’afficheur passe de clignotant à fixe indiquant que votre réglage est terminé et validé

MISE A LA DATE DE L’APPAREIL

Pour régler la date de votre pointeuse
Exemplepour changer du 20 Octobre 2001 au 21 Octobre 2001


– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le troisième thème en partant de la gauche DATE

L’année est indiquée seulement par les deux derniers chiffres

Le clignotement d’un chiffre indique qu’il peut être modifié.





– Dans notre exemple, presser le bouton SET puisque l’année n’a pas besoin d’être changée.
A ce moment le chiffre 01 de l’année est validé et le clignotement de l’afficheur passe du chiffre de l’année à celui du mois.

– Réglage du mois, dans notre exemple, presser le bouton SET puisque le mois n’a pas besoin d’être changé.
A ce moment le chiffre 10 du mois est validé et le clignotement de l’afficheur passe du chiffre du mois à celui de la date

–  Réglage de la date (dans notre exemple de 20 à 21)
Presser le bouton CHANGE pour régler la date à 21 puis presser le bouton SET pour valider
A ce moment l’afficheur passe de clignotant à fixe indiquant que votre réglage est terminé et validé

REGLAGE DE L’HEURE DE CHANGEMENT DE JOUR

Ce paramètre fait référence à l’heure ou la pointeuse va imprimer sur la ligne suivante de la carte de pointage
Un réglage correct permet d’obtenir l’impression d’un pointage de sortie sur la même ligne que le pointage d’entré, même s’il est réalisé sur le jour suivant, après minuit

Exemplepour modifier l’heure de changement de jour de 5h à 7H

– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le quatrième thème en partant de la gauche «ADV TIME»

Le chiffre clignotant peut alors être modifié

– Dans notre exemple, presser le bouton CHANGE pour régler le chiffre des heures à 7, puis presser le bouton SET
A ce moment le clignotement de l’afficheur passe du chiffre des heures à celui des minutes

- Presser le bouton SET une fois de plus puisque le chiffre des minutes n’a pas besoin d’être modifié
Les minutes sont alors réglées sur 0

A ce moment le chiffre des minutes passe de clignotant à fixe et votre paramétrage concernant l’heure de changement de jour est alors complet.

REGLAGE DU STYLE D’IMPRESSION

Le style d’impression des pointages peut être choisi parmi les 6 possibilités suivantes
Ordres des options Format de la ligne Impression
    ExempleLundi 21 à 15h30
DD 24 heures  Date, 24h et minutes 21  1530
D.O.W 24 heures Jour de la semaine
 24h et minutes  Lu  1530
24 heures
   Large police  24h et minutes  1530
12 heures  12h et minutes  Pm  330
DD 12 heures  Date, 12h et minutes 21  330
D.O.W 12heures Jour de la semaine
 12h et minutes  Lu  330P


– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le thème «»

Presser alors le bouton CHANGE pour régler le STYLE d’impression selon le format désiré
Par exemple, régler à 4 si vous désirez un format 12 heures

– Presser alors le bouton SET pour terminer le paramétrage.
A ce moment là, l’afficheur va passer de clignotant à fixe.
La paramétrage est alors complet.


REGLAGE DE LA LANGUE D’IMPRESION

Ce réglage n’est possible que si vous avez sélectionné le format D.O.W 24 heures à la page précédente.
Le langage d’impression peut être sélectionné parmi les 6 formats suivants
Ordres des options  Impression
  ExempleJeudi à 15h30
Anglais   Th  1530
Espagnol   Ju  1530
Allemand   Do  1530
Français   Je  1530
Italien   Gi  1530
Portugais   Qr  1530



– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le thème «»


Presser alors le bouton CHANGE pour régler la langue d’impression selon le format désiré
Par exemple, régler à 3 si vous désirez une impression en allemand.


– Presser alors le bouton SET pour terminer le paramétrage.
A ce moment là, l’afficheur va passer de clignotant à fixe.
La paramétrage est alors complet.

REGLAGE DU FORMAT D’IMPRESSION DES MINUTES
  1/60 ou 1/100 d’heure


Ordres des options  Impression
  Exemple le 21 à 14h58
1/60    21  1458
1/100    21  1496




– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le thème «»

Presser alors le bouton CHANGE pour régler le format d’impression soit en 1/60 soit en 1/100 d’heure.
Par exemple, régler à 2 si vous désirez une impression en 1/100 d’heure.

– Presser alors le bouton SET pour terminer le paramétrage.
A ce moment là, l’afficheur va passer de clignotant à fixe.
La paramétrage est alors complet.

REGLAGE DU FORMAT D’AFFICHAGE DE L’ECRAN
  En format 12 ou 24 heures

Ordres des options  Afficheur
  Exemple 15h30
12 heures   PM 330
24 heures   1530



– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie supérieure de l’afficheur sur le thème «»


Presser alors le bouton CHANGE pour régler le format d’affichage soit en 12h soit en 24h.
Par exemple, régler à 2 si vous désirez un affichage en 24 h.


– Presser alors le bouton SET pour terminer le paramétrage.
A ce moment là, l’afficheur va passer de clignotant à fixe.
La paramétrage est alors complet.




REGLAGE DU CHANGEMENT D’HEURE SAISONNIER
(D.S.T)


La fonction de changement d’heure saisonnier

1 – L’heure d’éxécution
A 2h du matin le premier jour de l’heure d’été, l’horloge gagnera automatiquement 1 heure et affichera 3h.
De même à 2h le dernier jour de l’heure d‘été, elle perdra 1h et affichera 1h

2 – Paramétrage du D.S.T
Exemple

Date de début de l’heure d’été Dimanche 25 Mars 2001
Date de fin de l’heure d’été       Dimanche 28 Octobre 2001


Si vous paramétrer votre appareil selon les dates ci-dessus, il considérera qu’il s’agit du dernier dimanche de Mars pour le début et du dernier dimanche d’Octobre pour la fin.
Ainsi une fois paramétré, l’appareil recalculera automatiquement les dates pour les années suivantes sans qu’aucune intervention manuelle de votre part ne soit nécessaire.

Le réglage du changement d’heure n’est pas réalisé en usine



Le paramétrage du changement d’heure saisonnier sera décrit en utilisant les dates indiquées ci-dessus.

REGLAGE DU CHANGEMENT D’HEURE SAISONNIER
(D.S.T) DATE DE DEBUT

ExempleDate de début de l’heure d’été Dimanche 25 Mars 2001



1 – Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie droite de l’afficheur sur le thème «»
Le chiffre clignotant est celui qui peut être modifié








– Dans notre exemple presser le bouton SET puisque l’année n’a pas besoin d’être modifiée
A ce moment le clignotement de l’afficheur passe de l’année au mois







– Presser alors le bouton CHANGE pour régler le mois sur 3 (Mars) et valider en pressant le bouton SET
A ce moment le clignotement de l’afficheur passe sur la date






– Régler alors la date sur 25 en pressant le bouton CHANGE et valider en pressant le bouton SET.
A ce moment l’afficheur passe de clignotant à fixe et une marque «
Ù» apparaît sous le jour Su.

Le paramétrage de votre date de début est alors complet

REGLAGE DU CHANGEMENT D’HEURE SAISONNIER
(D.S.T) DATE DE FIN

ExempleDate de fin de l’heure d’été28 Octobre 2001


La procédure de paramétrage est la même que pour la date de début (page ci-avant)

– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie droite de l’afficheur sur le thème «»
Le chiffre clignotant est celui qui peut être modifié





– Régler les paramètres concernant l’année, le mois et la date  de fin de changement d’heure de la même façon que pour la date de début





EFFACER LES REGLAGES DE CHANGEMENT D’HEURE SAISONNIER (D.S.T)

Pour effacer et annuler la procédure de changement d’heure été hiver, régler le paramètre du Mois sur les caractères ««

Exempleremplacer la date de début du 25 Mars 2001 pour supprimer la procédure de changement d ‘heure

1 – Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie droite de l’afficheur sur le thème «»




– Régler les paramètres concernant le mois sur les caractères ««et presser le bouton SET 2 fois pour obtenir un affichage identique à la figure ci-contre.

Les réglages de changement d’heure sont alors annulés.
REGLAGE DES TABLES DE PROGRAMMATION

Le réglage des tables permet la programmation des paramètres suivants - Le changement de colonne automatique évitant ainsi
l’utilisation des boutons pour le choix de la colonne de pointage
L’impression d’une marque «» en cas de pointage
  irrégulier (retards, heures supplémentaires…)

Le changement de colonne automatique et  le marquage des pointages ne peuvent être réglés simultanément.

Exemple N°1 Changement de colonne automatique
Impression du pointage d’entrée en 1ère colonne
Impression du pointage de sortie en 4ième colonne

Le table de programmation est expliquée en s’appuyant sur l’exemple suivant



Voici alors la table de programmation résultant de l’exemple
Programme N°  Heure  Colonne d’impression
P1  17   Col N°4

En l’absence de table de programmation et sans intervention manuelle de l’utilisateur sur les boutons de sélection, les pointages sont imprimés par défaut en colonne N°1.

Un cycle de programmation débute à partir de l’heure de changement de jour. Voir la section «églage de l’heure de changement de jour pour plus de détails.


pas de programme peuvent être enregistrés (de P1 à P9)
Suivre les étapes pour paramétrer la table de programmation




– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie droite de l’afficheur sur le thème «»

– Presser le bouton SET.
A ce moment le clignotement de l’afficheur passe de «N°» sur «»

– Presser alors le bouton CHANGE pour régler les heures sur 17 et valider en pressant le bouton SET
A ce moment le clignotement de l’afficheur passe sur les minutes

– Presser alors le bouton CHANGE pour régler les minutes sur 00 et valider en pressant le bouton SET
A ce moment le clignotement de l’afficheur passe la marque «
Ù» en colonne 1.




– Presser alors le bouton CHANGE pour régler la position de marque «
Ù» sur la colonne 4.

Presser alors le bouton SET
A ce moment le paramétrage des pointage en colonne 4 est complet.


Pour ajouter un nouveau pas de programme, presser le bouton SET une fois de plus, puis le bouton CHANGE.
Une fois que l’afficheur est identique à la figure de gauche, un nouveau pas de programme peut être enregistré de la même façon que le P1 et ainsi de suite jusqu’à P9.

Exemple N°2 Marquage spécial des pointages  «*»
Impression du caractère de marquage pour les
pointages de retard ou de départ anticipé basé sur un
horaire de 9H à 17H



La table de programmation  et les exemples de pointage sont expliqués ci-dessous.

ExempleLundi 21 du mois




Voici alors la table de programmation résultant de l’exemple
Programme N°  Heure  Marquage spécial «»
P1  09   Validé
P2  17

Un programme journalier commence à partir de l’heure de changement de jour
Voir la section «églage de l’heure de changement de jour pour plus de détails.
pas de programme sont possibles (P1 à P9)

Suivez les étapes décrites pour paramétrer la table de programmation





– Pressez le bouton SELECT pour positionner la marque «
Ù» de la partie droite de l’afficheur sur le thème «»


– Presser le bouton SET.
A ce moment le clignotement de l’afficheur passe de «N°» sur «»



– Presser alors le bouton CHANGE pour régler les heures sur 9 et valider en pressant le bouton SET
A ce moment le clignotement de l’afficheur passe sur les minutes



4 – Presser alors le bouton CHANGE pour régler les minutes sur 00 et valider en pressant le bouton SET
A ce moment le clignotement de l’afficheur passe la marque «
Ù» en colonne 1.





– Presser alors le bouton CHANGE pour régler la position de marque «
Ù» sur «».
Presser alors le bouton SET
La marquage spécial sera désormais automatiquement imprimé pour les pointages après 09



- Pour programmer P2, presser le bouton SET pour faire clignoter «», puis le bouton CHANGE.pour faire apparaître P2.







– Répéter les étapes 2 à 4 de cette procédure pour régler P2 sur 17










– Presser alors le bouton CHANGE pour régler la position de marque «
Ù» sur «».
Presser alors le bouton SET
La marquage spécial ne sera plus imprimé pour les pointages après 17

Pour vérifier que vos pas de programme ont bien été enregistrés, faire clignoter «N°» et presser le bouton CHANGE pour faire défiler la programmation.


Pour effacer un pas de programme, faire clignoter le chiffre des heures et presser le bouton CHANGE de manière à régler les heures sur ««


Presser en suite le bouton SET trois fois pour terminer l’effacement du pas de programme

La figure de gauche est un exemple montrant l’état de l’afficheur lorsque P2 est effacé.


RE-INITIALISATION DE LA POINTEUSE

Pour effacer l’ensemble de la programmation et revenir aux paramètres par défauts programmés en usine, presser le contact de remise à zéro avec un instrument pointu













Notez bien que l’ensemble de vos paramètres programmés seront définitivement effacés et l’appareil reviendra alors à ces paramètres d’origine.

Pour réaliser une nouvelle programmation, reportez vous à la section PROGRAMMATION.




6 INSTALLATION DE LA BATTERIE Ni-Cd (option)


– Retirer le couvercle du compartiment de batterie situé à l’arrière de l’appareil, en poussant vers le haut le centre du couvercle, et libérer le des deux taquets


– Positionner la batterie comme indiqué sur la figure de gauche.
Le connecteur doit être sur le coté droit

– Brancher le connecteur et insérer le câble restant dans l’espace disponible du compartiment

– Remettre en place le couvercle comme indiqué sur la figure de gauche en appuyant dessus jusqu’à ce que les taquets s’enclenchent

Assurez vous que le câble de connexion ne soit pas coincé lors de la fermeture

7 PROBLEME DE FONCTIONNEMENT

LES MESSAGES D’ERREURS

Reportez vous à la liste suivante pour obtenir la signification des messages.

N°  Problème     Action
E-01 La durée de vis de la batterie lithium  Contactez votre revendeur pour qu’il
Assurant la conservation des mémoires  remplace cette batterie
est dépassée

E-03 La carte de pointage à été insérée dans le  Insérez correctement la carte de
Mauvais sens    pointage
E-05 La carte ne rentre pas correctement  Assurez vous qu’il n’y à pas une
    autre carte de pointage coincée dans

    l’appareil

E-15 La carte ne rentre pas correctement  Assurez vous qu’il n’y à pas une
Problème sur le capteur   autre carte de pointage coincée dans

    l’appareil

E-30 Aucune impression
Le moteur d’imprimante ou le capteur
de position ne sont pas en position normale Verifiez que la cassette ruban soit
E-37 La carte ne rentre pas correctement  correctement installée
Problème sur le moteur d’entrainement
E-38 Aucune impression    Après avoir vérifié, refermer le

Le moteur d’imprimante ou le capteur  capot. Si le message d’erreur
De position ne peuvent pas fonctionner  apparaît toujours sur l’afficheur,
    Contacter votre revendeur

AUTRES PROBLEMES


L’appareil ne fonctionne pas
Vérifier que le cordon secteur est correctement insérer dans la prise de courant


L’appareil n’imprime pas
Vérifier que la cassette ruban est correctement installée


L’impression ne se fait pas au bon endroit
Vérifier que la date de fin de période est correctz   voir pages 13 14 et 15

Vérifier que l’heure de changement de jour est correctement paramétrée voir page 18
Vérifier que la carte de pointage n’est pas pliée et qu’elle pénètre correctement dans l’appareil


8 CARACTERISTIQUES TECHNIQUES



Précision de l’horloge Variation mensuelle de +/- 15 secondes (à température normale)

Calendrier   Valide jusqu’en 2098 avec calcul automatique des mois de 31 jours

ou moins ainsi que le positionnement du jour de la semaine

Impression  Par imprimante matricielle

Mémoire   Conservation des mémoires pendant 5 ans par pile lithium en cas de

panne secteur

Pointage en cas de  Batterie Ni-Cd en option
Coupure secteur  permettant 100 pointages sur 24 heures

Programmation  Gestion automatique et manuel du changement de colonne
 Marquage spéciale «» pour les pointages irréguliers

Environnement   Température de –5°c à +45 °C
de fonctionnement  Humidité de 20 à 80 % sans condensation

L’appareil fonctionne normalement à des températures inférieures à

°C, cependant la densité de l’impression, la réaction des cristaux
liquides de l’afficheur et le nombre de pointage en cas de coupure
secteur sont inférieurs à ceux des températures supérieures.


Dimensions  160 x 205 x 128 Largeur x hauteur x profondeur

Poids   Environ 1,5 Kgs

Consommation électriques Environ 13 W  0,17 A
 +/- 10 % sous une tension de 230 Vca en 50/60 Hz


Retourner au contenu
